4x4x1.5輕觸開關產品詳情

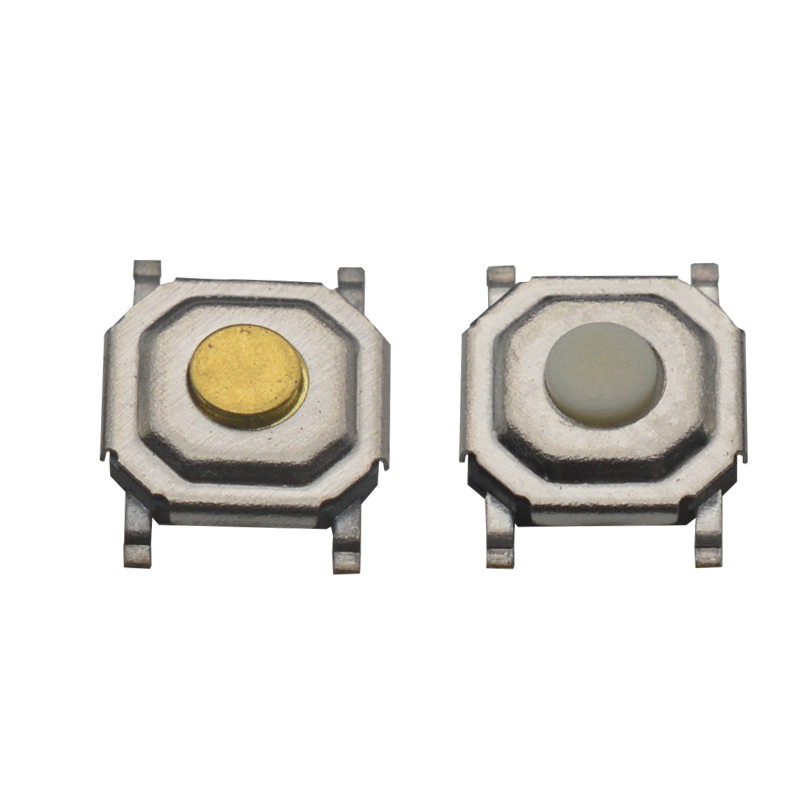

4×4×1.5mm 輕觸開關：超薄設計的 "指尖精靈"

4×4×1.5mm 輕觸開關是一款極致緊湊的表面貼裝式按鍵開關，擁有 4mm×4mm 的底座和僅 1.5mm 的超薄高度，專為空間受限的電子設備設計。作為輕觸開關家族中的 "超薄精英"，它完美平衡了微型化與操作體驗，是 TWS 耳機、智能手表等現代便攜設備的理想選擇。

一、核心規格參數

參數項	典型值	說明
基本尺寸	4mm×4mm×1.5mm	業界標準規格，±0.1mm 公差
安裝方式	SMT 貼片式	無引腳直插，直接焊接 PCB 表面，節省空間
引腳配置	標準 4 腳 (兩對內連)	提供穩定焊接和電氣連接
觸點類型	單刀單擲 (SPST)，常開 (NO)	按下導通，松開斷開
額定電壓	DC 12V	適合低電壓電路
額定電流	50mA (0.05A)	典型值，不適合大功率應用
接觸電阻	≤50~100mΩ	越低信號傳輸越穩定
絕緣電阻	≥100MΩ	防止漏電
操作力	100gf/160gf/260gf	160gf 為通用型，100gf 適合輕觸，260gf 提供更強反饋
行程	0.15~0.2mm	短行程設計，響應迅速
使用壽命	5 萬～30 萬次	優質產品可達 10 萬次以上
工作溫度	-20℃~+70℃	適應一般使用環境

二、結構與工作原理

核心組件：

超薄按鈕：直徑約 2mm，頂部可設計為平面或弧形
不銹鋼彈片：關鍵部件，受壓變形觸發電路導通
鍍金觸點：確保低電阻連接，提升導電性和抗腐蝕性
阻燃基座：采用 PA66 或 PBT 材質，耐高溫 (≤260℃)，提供電氣隔離

工作機制：

按下按鈕→彈片變形→觸點閉合 (電路導通)→松開→彈片復位→觸點斷開 (電路切斷)，提供清晰的 "咔嗒" 觸感反饋

三、應用場景：超薄身形，大世界

消費電子：

TWS 耳機：控制播放 / 暫停、切換模式，超薄設計不影響佩戴舒適度
智能手表 / 手環：側邊功能鍵，不增加設備厚度
遙控器：輔助功能按鍵，節省 PCB 空間
